Schematy elektryczne Taunus 70-75

Skany schematów elektrycznych do Taunusa I

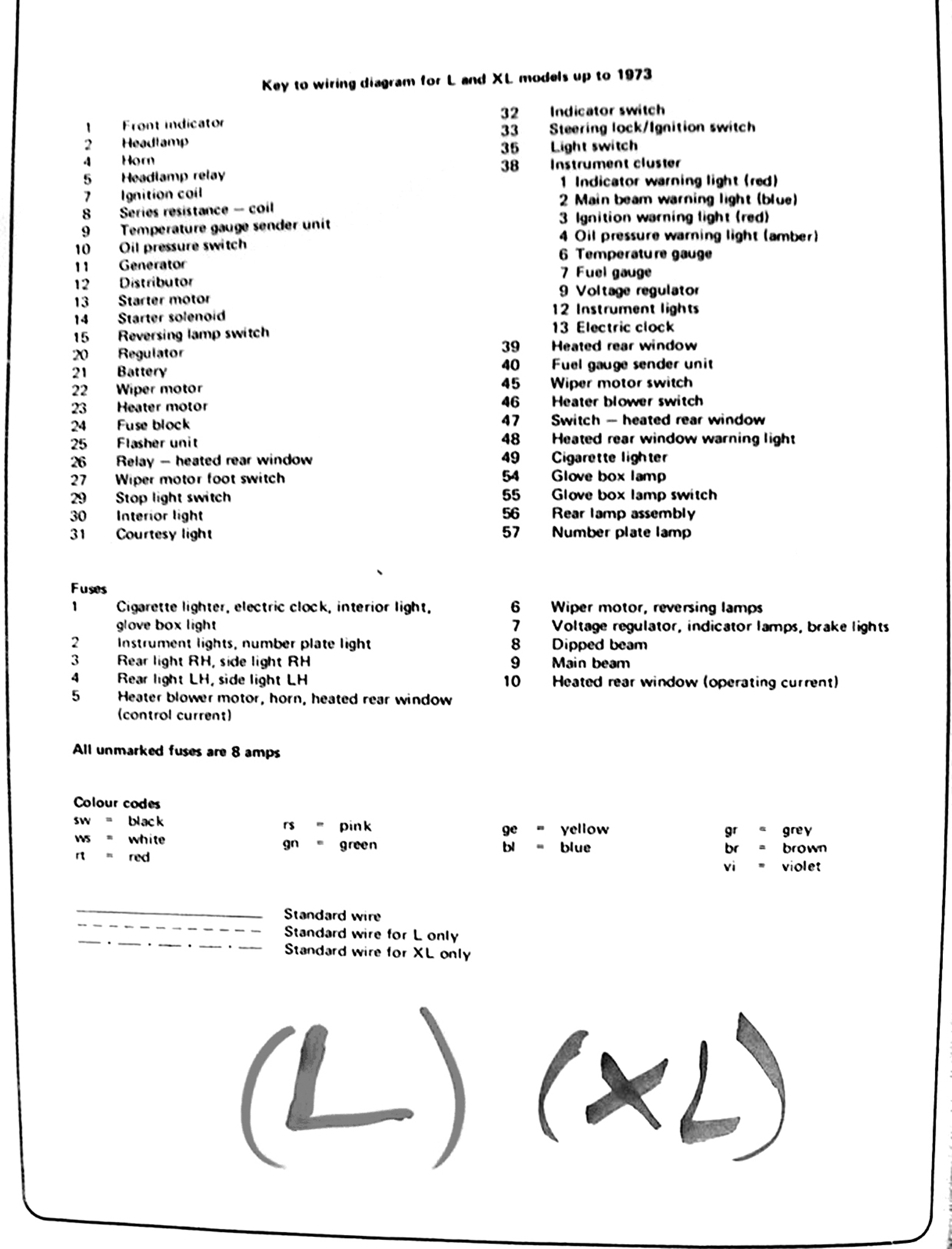

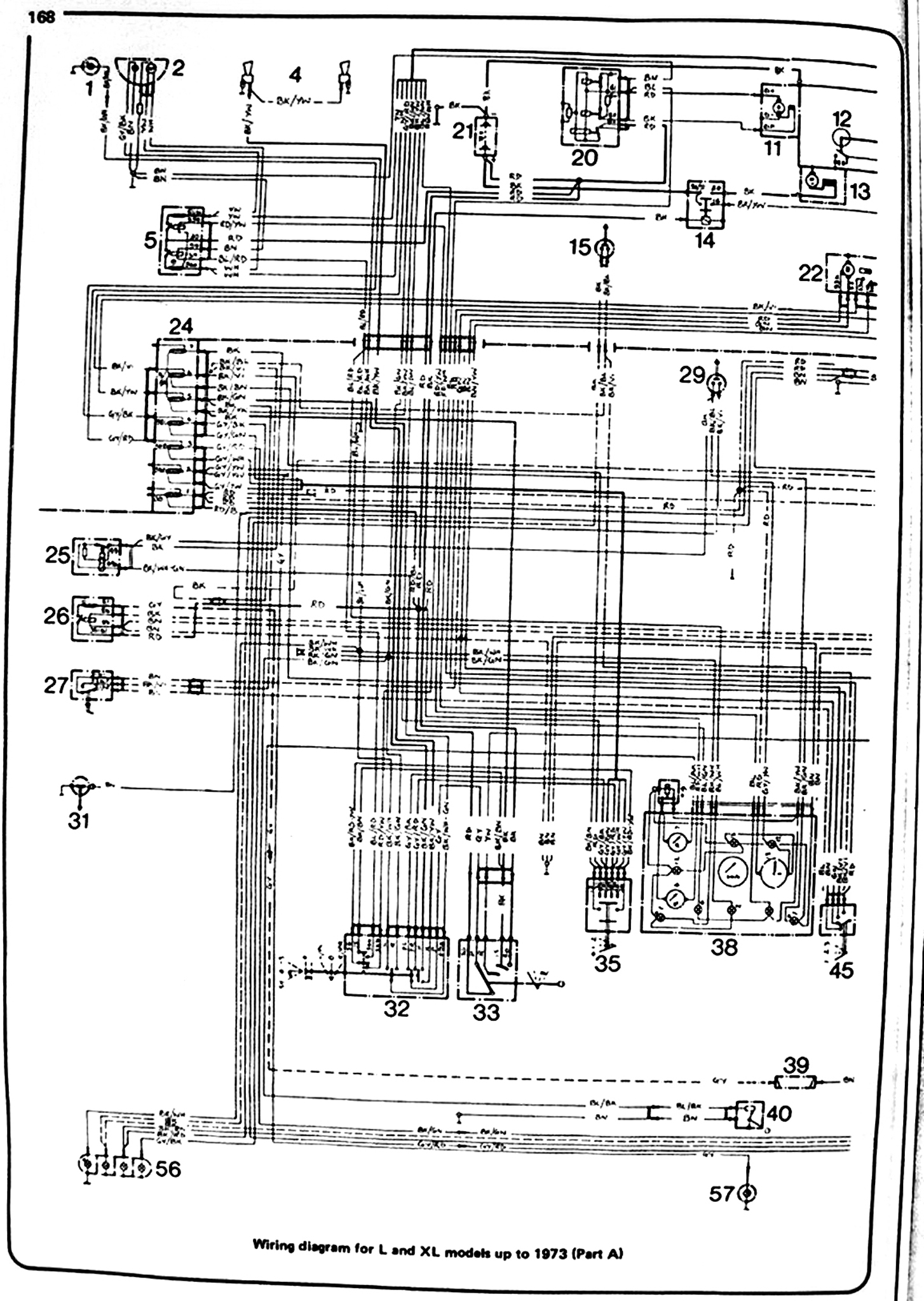

01. Wersja L, XL :

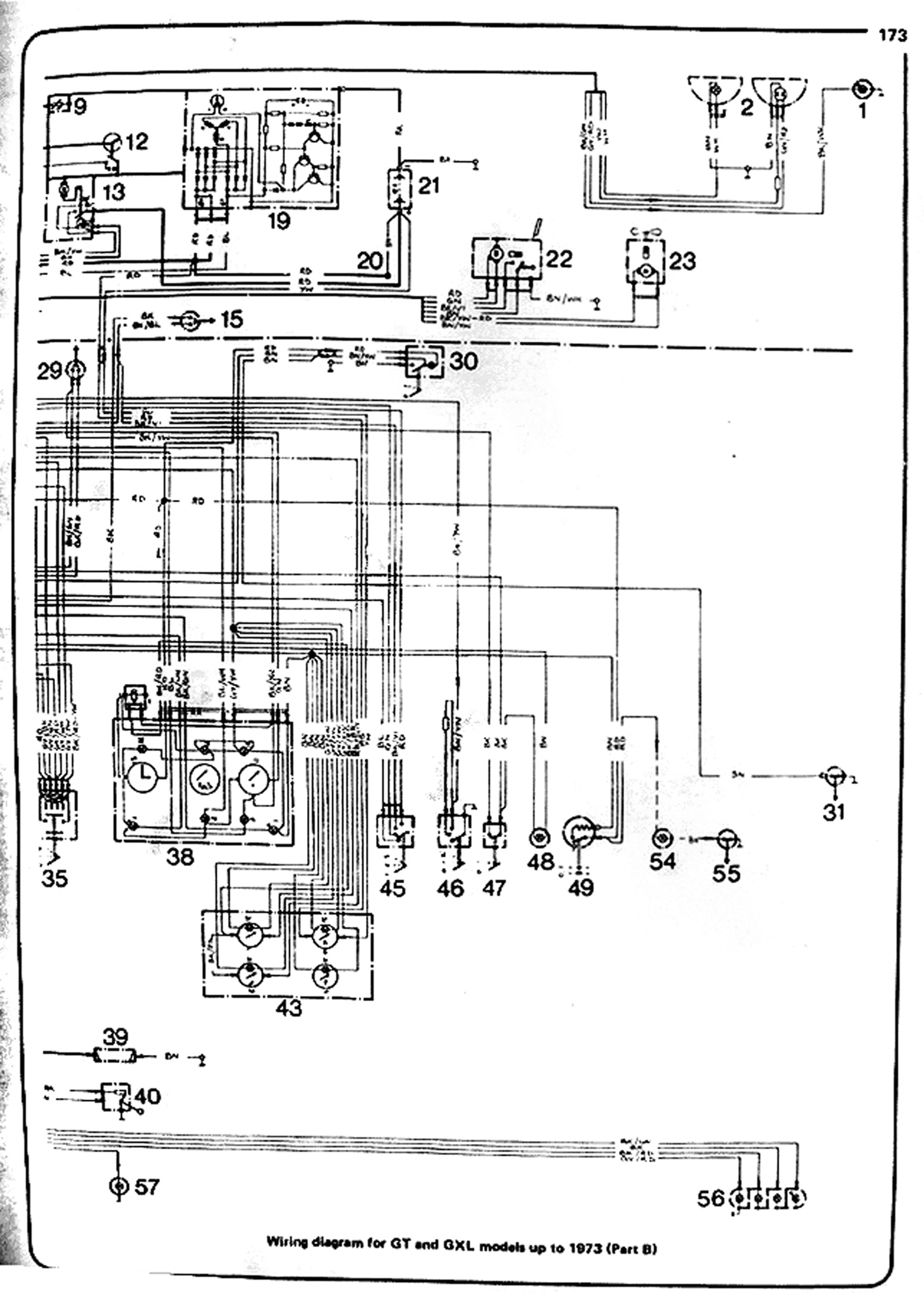

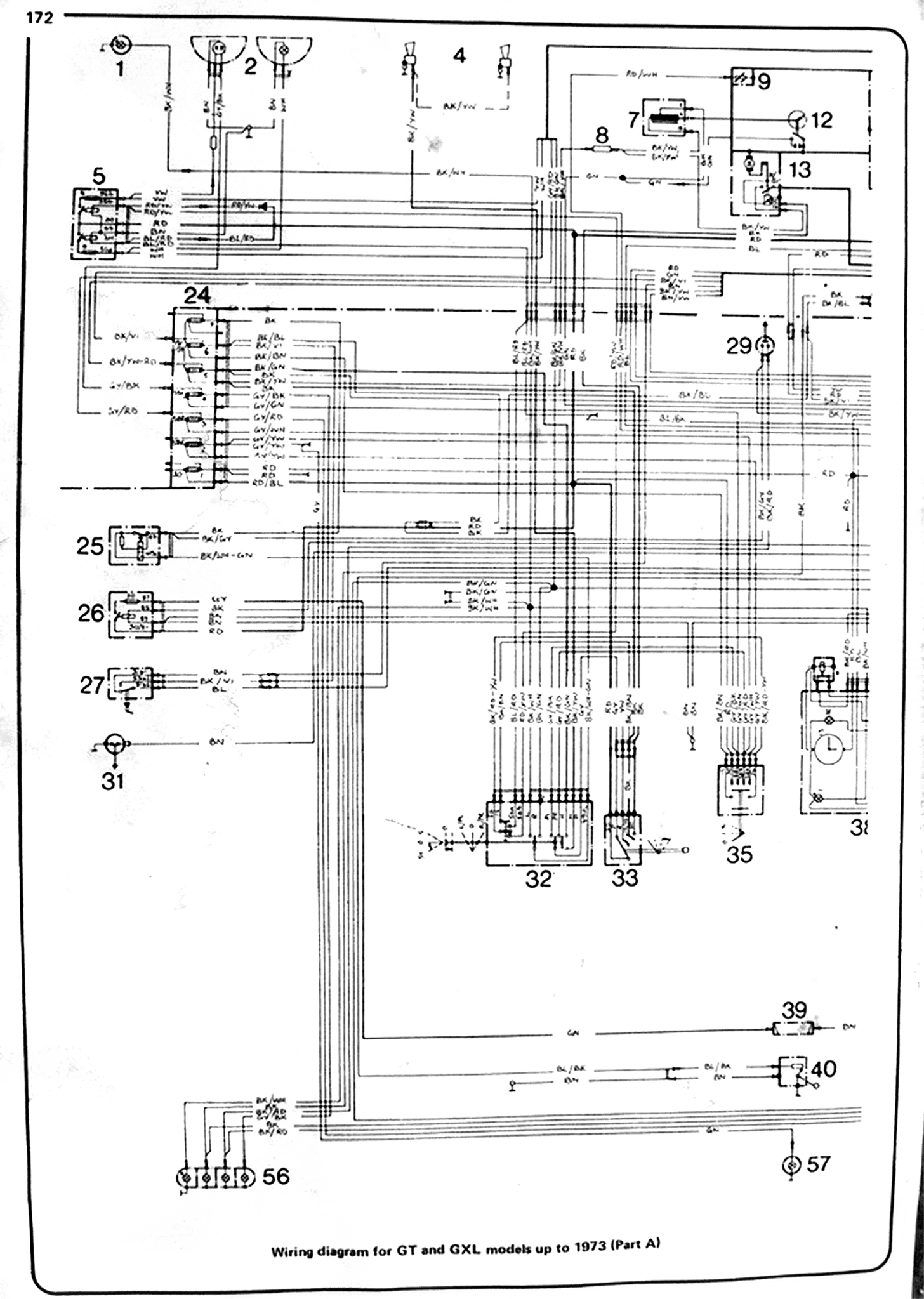

02. Wersja GT, GXL:

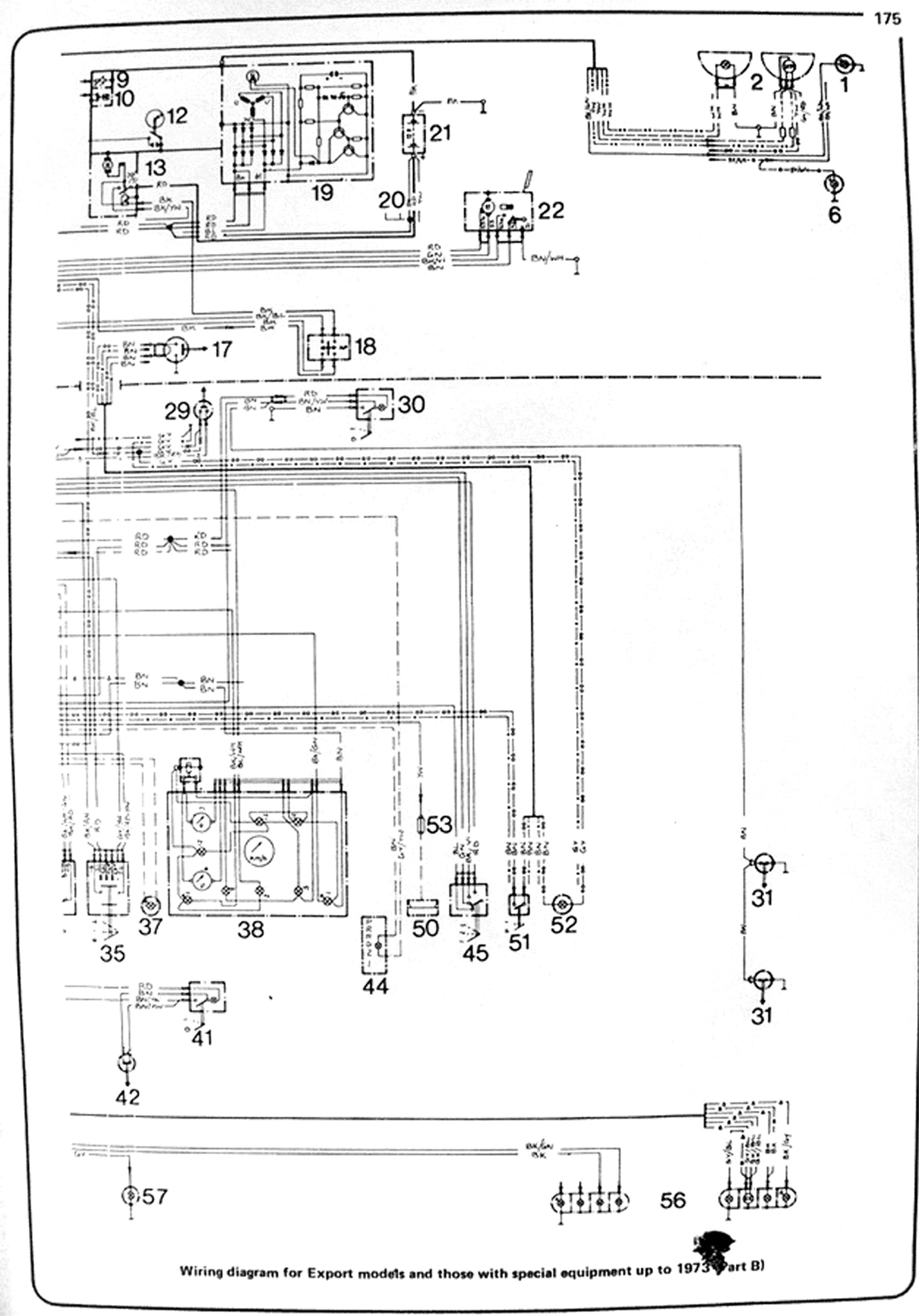

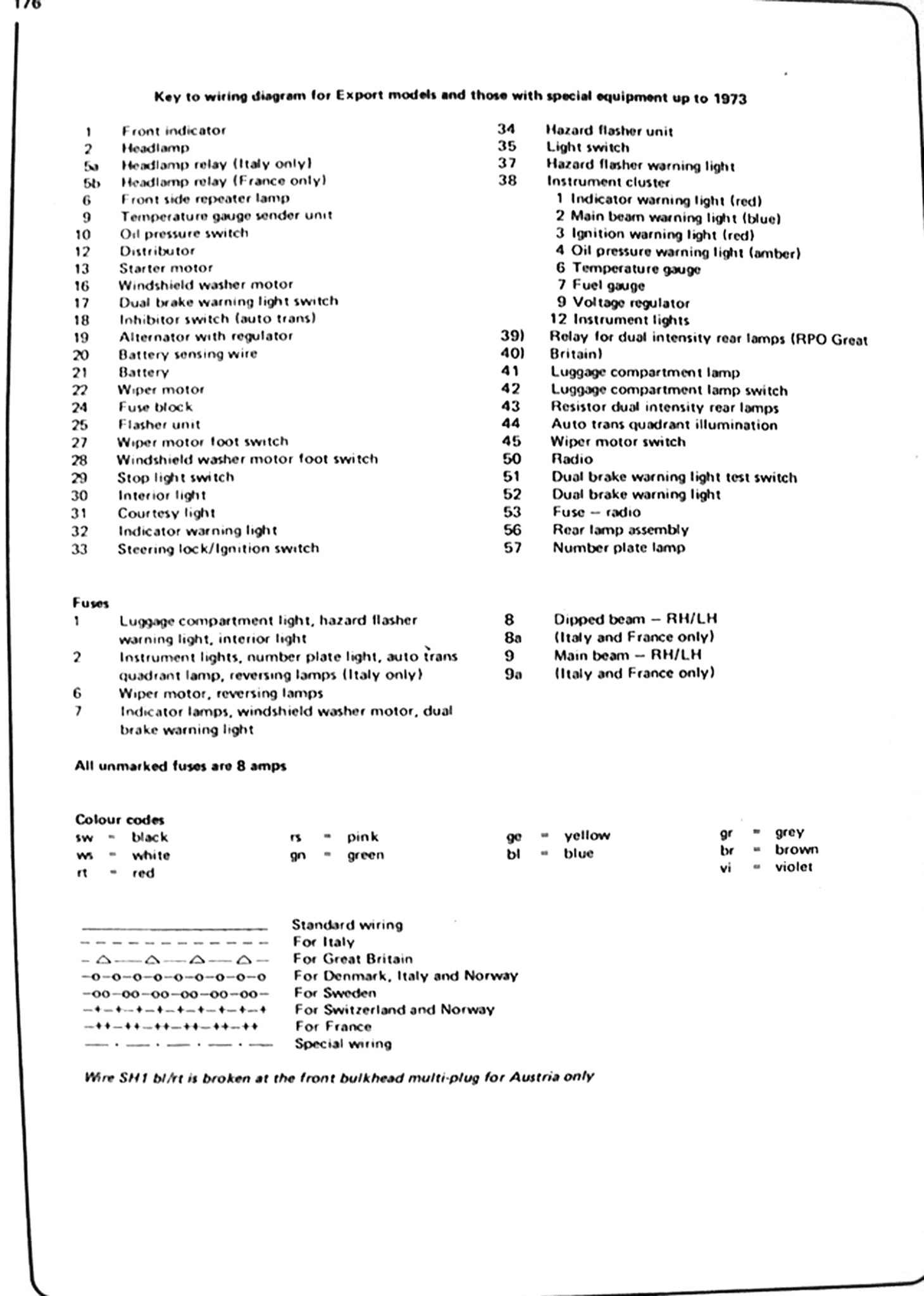

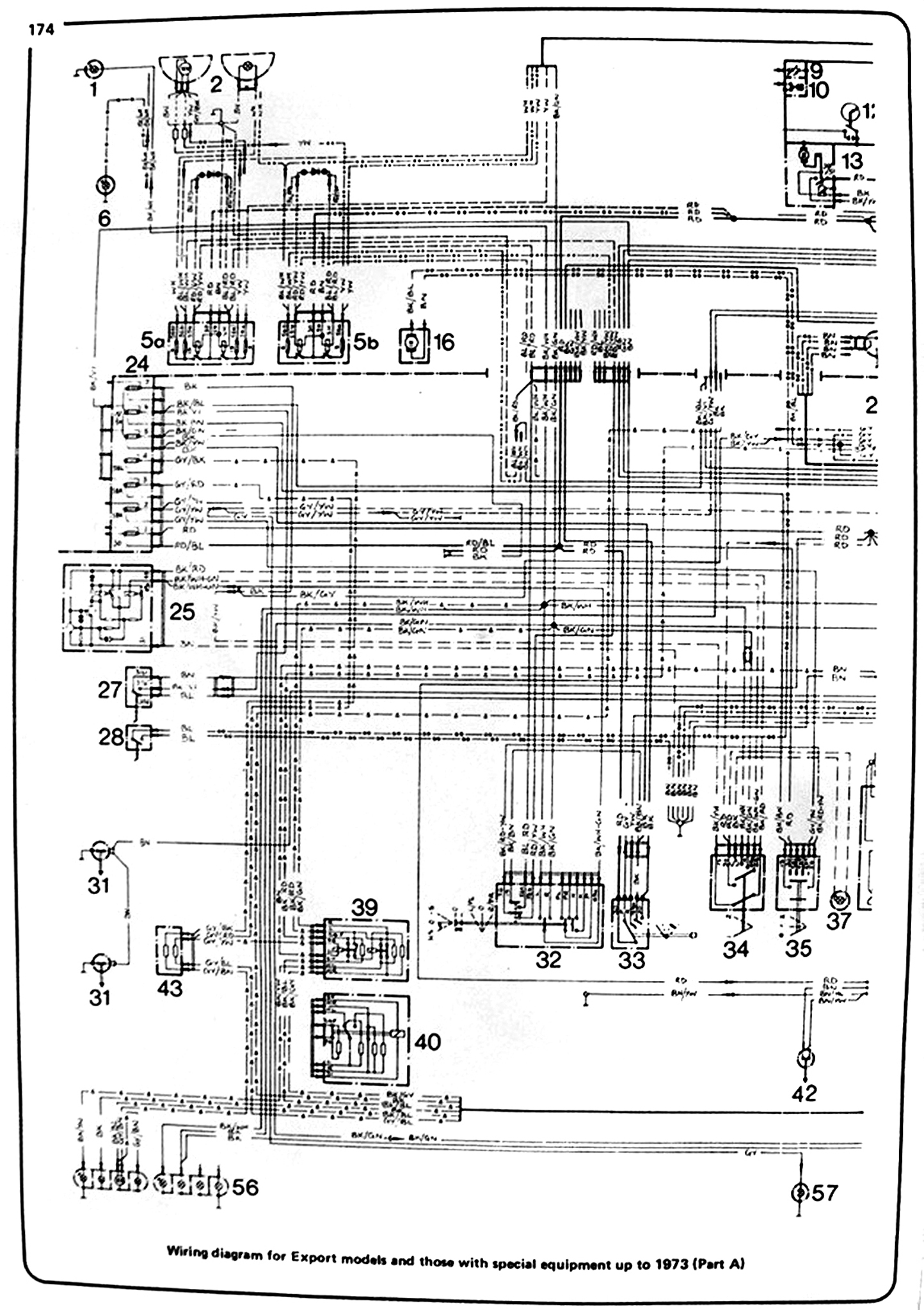

03. Wersja exportowa i z dodatkowym wyposarzeniem

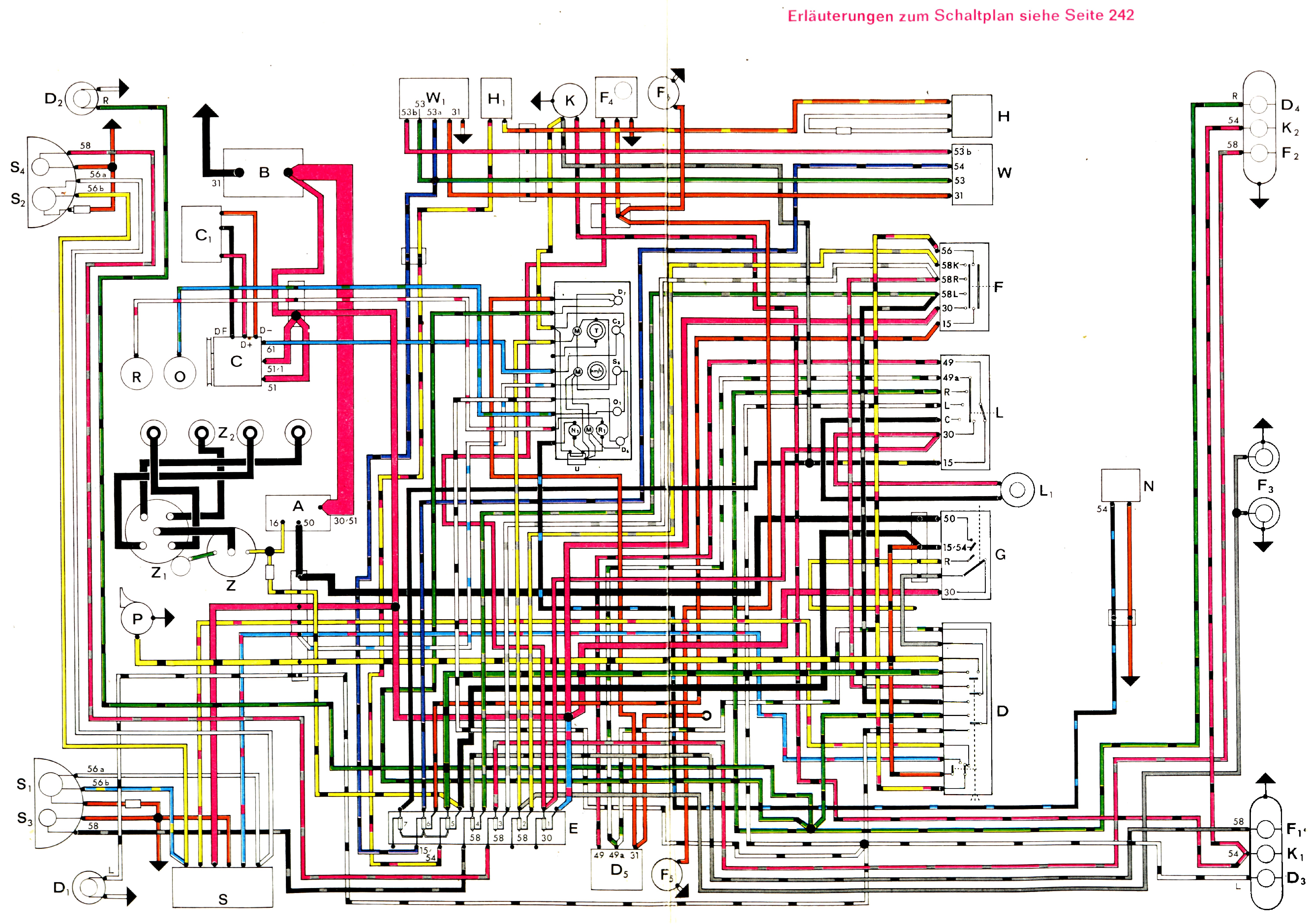

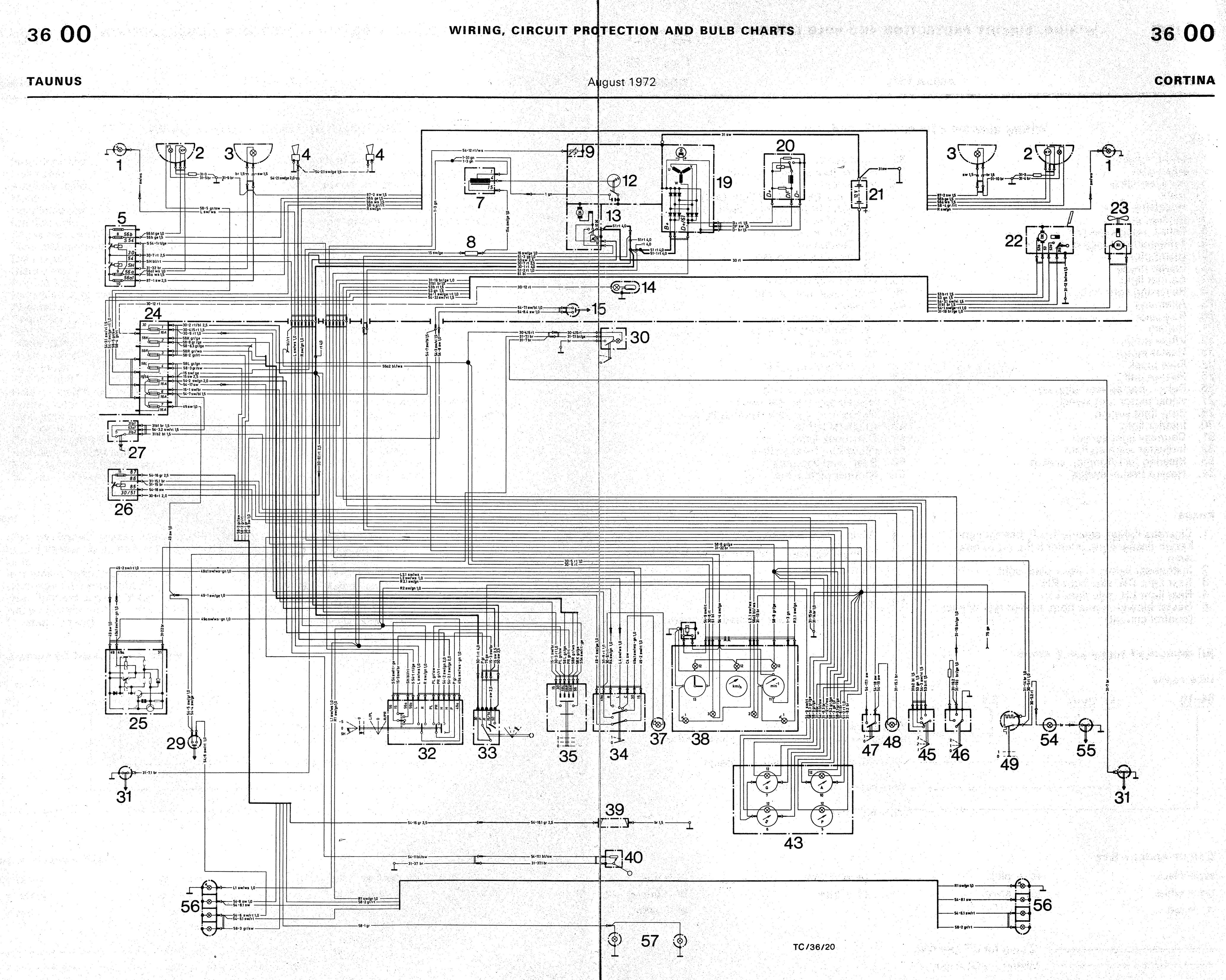

Schemat Taunusa '72
